Dit document beschrijft een applicatieprofiel, in dit geval Ruimtelijke Bereiken (Applicatieprofiel). Dit applicatieprofiel beantwoordt de vraag over hoe het corresponderende domeinmodel in de praktijk kan toegepast worden. Daarbij worden de beperkingen (kardinaliteit, codelijsten) toegelicht en de overeenkomstige (RDF) termen opgelijst.
Samenvatting
TO DO
Status van dit document
Dit applicatieprofiel heeft status Ontwerp Standaard en werd uitgegeven op 2024-04-15.
Informatie over het gevolgde proces en de beslissingen om tot deze specificatie te komen zijn beschikbaar in het standaardenregister.
Licentie
Deze specificatie van Digitaal Vlaanderen is gepubliceerd onder de "Modellicentie Gratis Hergebruik - v1.0".
Conformiteit
De conformiteit voor applicatieprofielen is hier te vinden.

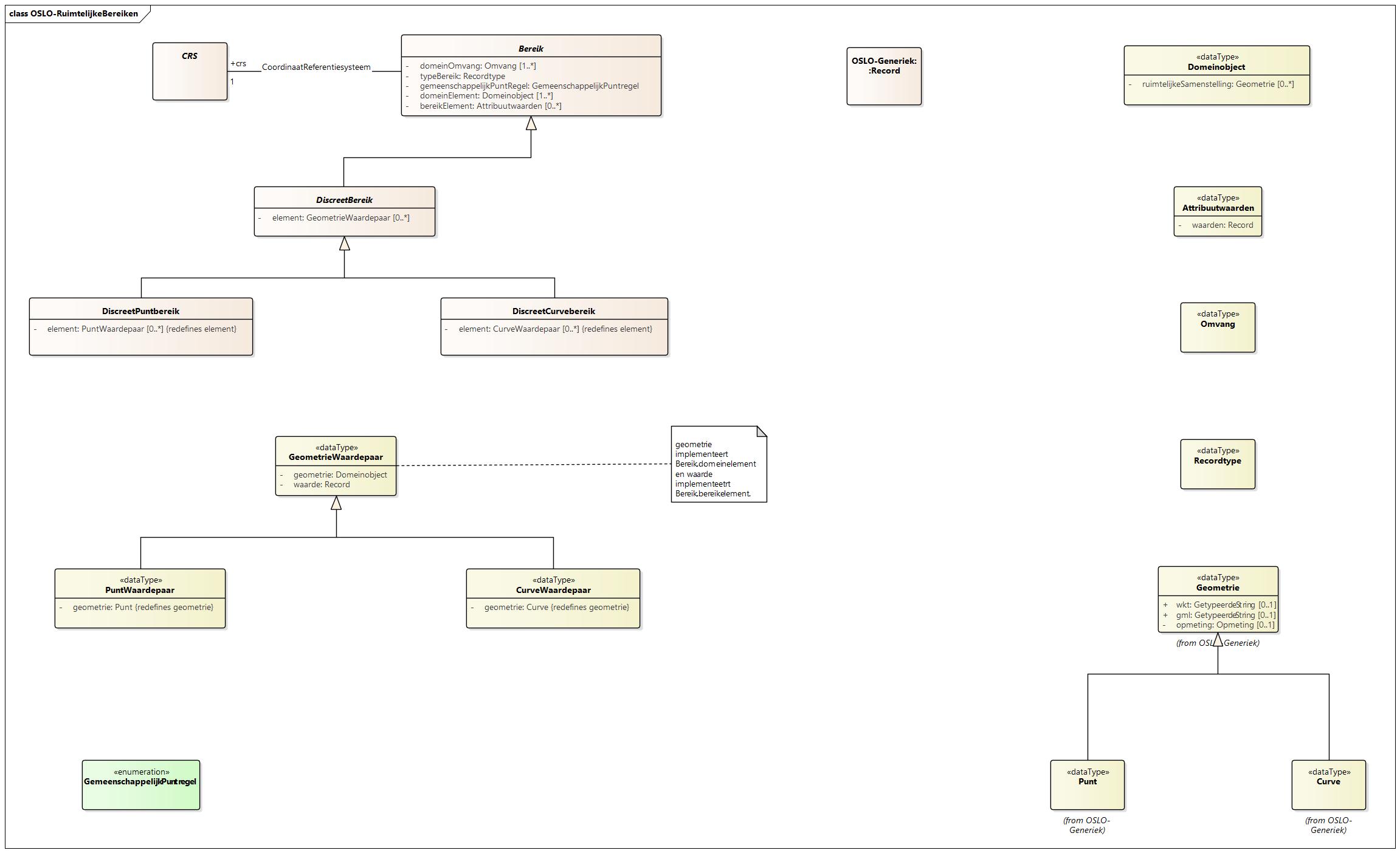

Overzicht
In dit document wordt correct gebruik van de volgende entiteiten toegelicht:
|
Bereik |
CRS |
DiscreetBereik |
DiscreetCurvebereik |
DiscreetPuntbereik |
Record |
In dit document worden de volgende datatypes toegelicht:
|
Attribuutwaarden |
Curve |
CurveWaardepaar |
Domeinobject |
Geometrie |
GeometrieWaardepaar |
Omvang |
Punt |
PuntWaardepaar |
Recordtype |
Entiteiten
Bereik
- Beschrijving
- TODO
- Eigenschappen
- Voor deze entiteit zijn de volgende eigenschappen gedefinieerd: bereikElement, crs, domeinElement, domeinOmvang, gemeenschappelijkPuntRegel, typeBereik.
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
bereikElement
|
Attribuutwaarden | 0..* | TODO | ||
crs
|
CRS | 1 | TODO | ||
domeinElement
|
Domeinobject | 1..* | TODO | ||
domeinOmvang
|
Omvang | 1..* | TODO | ||
gemeenschappelijkPuntRegel
|
GemeenschappelijkePuntregel | 1 | TODO | ||
typeBereik
|
Recordtype | 1 | TODO |
CRS
- Beschrijving
- TODO
- Eigenschappen
- Voor deze entiteit zijn geen eigenschappen gedefinieerd.
DiscreetBereik
- Beschrijving
- Een fenomeen dat discreet varieert in ruimte of tijd.
- Gebruik
- De waarde van een bepaald fenomeen kan een constante zijn (bv kleur) of kan variëren in functie van een andere parameter (bv de lengte van een treinspoor is functie van de temperatuur). Als het fenomeen varieert in ruimte of tijd spreken we van een bereik, bv de temperatuur verandert met de locatie of wijzigt doorheen de tijd. Als het fenomeen bovendien varieert in stappen dan hebben we te maken met een DiscreetBereik. In tegenstelling tot een ContinuBereik waarbij voor elk punt binnen het onderzocht gebied of voor elk punt op de tijdsas een waarde kan worden vastgesteld, is bij een DiscreetBereik de waarde enkel gekend voor een eindige set van punten of deelgebieden. Bv bij remote sensing is de waarde gekend voor de pixels van het beeld (waarbij de vastgestelde waarde, bv de reflectiegraad, dezelfde is voor elk punt binnen eenzelfde pixel). De opdeling kan kunstmatig zijn (zoals het geval met de pixels of bv bij sampling van een gebied dmv meetpunten) of natuurlijk (bv aantal inwoners per gemeente, waarbij het aantal inwoners uiteraard niet varieert binnen de gemeentegrens). Dmv interpolatie kan een DiscreetBereik worden omgezet in een ContinuBereik, de meetpunten vormen dan ahw de controlepunten van de interpolatiefunctie.
- Subklasse van
- Bereik
- Eigenschappen
- Voor deze entiteit zijn de volgende eigenschappen gedefinieerd: element.
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
element
|
GeometrieWaardepaar | 0..* | Onderdeel van het Bereik. | Concreet het discrete deel van het bereik waarvoor de waarde vh fenomeen gekend is. Bv een pixel en de waarde vd pixel. |
DiscreetCurvebereik
- Beschrijving
- DiscreetBereik waarbij het fenomeen curvegewijs varieert in de ruimte.
- Gebruik
- Het fenomeen komt enkel voor langs bepaalde lijnen in een gebied (bv straatnamen van wegsegmenten of bodemlagen in een boorgat) of werd enkel bepaald voor een welgekozen set van curves (bv regelmatige intervallen langs een traject of een profiel).
- Subklasse van
- DiscreetBereik
- Eigenschappen
- Voor deze entiteit zijn de volgende eigenschappen gedefinieerd: element.
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
element
|
CurveWaardepaar | 0..* | Onderdeel van het Bereik. | Concreet het discrete deel van het bereik waarvoor de waarde vh fenomeen gekend is. Bv een deel van een bodemprofiel en de overenstemmende lithologie. |
DiscreetPuntbereik
- Beschrijving
- DiscreetBereik waarbij het fenomeen puntgewijs varieert in de ruimte.
- Gebruik
- Het fenomeen komt enkel voor op bepaalde puntlocaties in een gebied (bv exemplaren van een bepaalde plantensoort) of werd enkel bepaald voor een welgekozen set van puntlocaties (bv reflectiegraad op een regelmatig rooster van meetpunten).
- Subklasse van
- DiscreetBereik
- Eigenschappen
- Voor deze entiteit zijn de volgende eigenschappen gedefinieerd: element.
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
element
|
PuntWaardepaar | 0..* | Onderdeel van het Bereik. | Concreet het discrete deel van het bereik waarvoor de waarde vh fenomeen gekend is. Bv een meetpunt en de waarde in dat meetpunt. |
Record
- Beschrijving
- Basis datastructuur bestaande uit een collectie van velden van mogelijk verschillende datatypes, typisch een vast aantal in een bepaalde volgorde.
- Eigenschappen
- Voor deze entiteit zijn geen eigenschappen gedefinieerd.
Datatypes
Attribuutwaarden
- Beschrijving
- TODO
- Eigenschappen
- Voor dit datatype zijn de volgende eigenschappen gedefinieerd: waarden.
Curve
- Beschrijving
- Een 1-dimensionele geometrische primitieve.
- Gebruik
- Dimensie is te verstaan in wiskundige zin: het minimum aantal coördinaten nodig om een willekeurig punt voor te stellen dat deel uitmaakt van de primitieve. In het coördinaatsysteem dat door een Curve zelf gevormd wordt volstaat 1 coördinaat om een punt op de Curve te lokaliseren, bv de afstand langs de Curve vanaf het vertrekpunt. Een Curve heeft een lengte maar geen breedte of hoogte, wat niet wegneemt dat ze door de 3D ruimte kan kronkelen. Curves worden doorgaans voorgesteld door polylijnen, dit zijn sets van opeenvolgende punten waarbij de tussenliggende punten van de Curve bekomen worden dmv interpolatie. Als de interpolatiemethode lineair is krijg je een Lijnstring (een hoekige lijn die de opeenvolgende punten verbindt middels een rechte lijn), andere manieren om te interpoleren resulteren in circulaire bogen, cubic splines, Bézier curves etc (waarbij de controlepunten niet noodzakelijk op de Curve liggen). Een Curve wordt begrensd door zijn begin- en eindpunt.
- Subklasse van
- Geometrie
- Eigenschappen
- Voor dit datatype zijn geen eigenschappen gedefinieerd.
CurveWaardepaar
- Beschrijving
- Element van een DiscreetCurveBereik.
- Gebruik
- Een CurveWaardepaar beschrijft de geometrie van een stuk van de ruimte voorgesteld door een Curve en de waarde van een continu variërend fenomeen die men voor die Curve heeft vastgesteld. Bv de straatnaam langs een stuk van een wegsegment of de stratigrafie van een diepteinterval bij een boring.
- Subklasse van
- GeometrieWaardepaar
- Eigenschappen
- Voor dit datatype zijn de volgende eigenschappen gedefinieerd: geometrie.
Domeinobject
- Beschrijving
- Stuk van ruimte of tijd waarvoor een waarde van het DiscreetBereik bepaald is.
- Gebruik
- Bv de polygoon of polygonen van één Gemeente als het Discreetbereik het aantal inwoners per gemeente beschrijft. OPMERKING: Enkel de ruimtelijkeSamenstelling van het Domeinobject is hier momenteel weergegeven, niet de temporeleSamenstelling.
- Eigenschappen
- Voor dit datatype zijn de volgende eigenschappen gedefinieerd: ruimtelijkeSamenstelling.
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
ruimtelijkeSamenstelling
|
Geometrie | 0..* | TODO |
Geometrie
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
gml
|
GetypeerdeString | 0..1 | Geometrie uitgedrukt in gml-formaat. | Gebruik gmlliteral als datatype. | |
opmeting
|
Opmeting | 0..1 | De manier waarop de geometrie werd bepaald. | ||
wkt
|
GetypeerdeString | 0..1 | Geometrie uitgedrukt in wkt-formaat. | Gebruik wktliteral als datatype. |
GeometrieWaardepaar
- Beschrijving
- Element van een DiscreetRuimtelijkBereik.
- Gebruik
- Een GeometrieWaardepaar beschrijft de geometrie van een stuk van de ruimte (Punt, Lijn, Vlak etc.) of de tijd (Moment, Periode etc.) en de waarde van een continu variërend fenomeen die men voor dat stuk heeft vastgesteld. Bv de waarde van een pixel in een luchtfoto of de temperatuur in een meetstation op een bepaald tijdstip.
- Eigenschappen
- Voor dit datatype zijn de volgende eigenschappen gedefinieerd: geometrie, waarde.
| Eigenschap | Verwacht Type | Kardinaliteit | Beschrijving | Gebruik | Codelijst |
|---|---|---|---|---|---|
geometrie
|
Domeinobject | 1 | Geometrie van het element. | Datatype is DomeinObject, te substitueren resp door Geometrie of subklassen daarvan of door TemporeleEntiteit of subklassen daarvan. | |
waarde
|
Record | 1 | Waarde van het element. |
Omvang
- Beschrijving
- TODO
- Eigenschappen
- Voor dit datatype zijn geen eigenschappen gedefinieerd.
Punt
- Beschrijving
- Een 0-dimensionele geometrische primitieve.
- Gebruik
- Dimensie is te verstaan in wiskundige zin: het minimum aantal coördinaten nodig om een willekeurig punt voor te stellen dat deel uitmaakt van de primitieve. In het coördinaatsysteem dat door een Punt zelf gevormd wordt is geen enkele coördinaat nodig, er is immers maar 1 punt. Een Punt heeft daarom geen breedte, lengte of diepte. OPGELET: dat betekent niet dat een Punt geen coördinaten kan hebben in een ander coördinaatysteem, bv xyz-coördinaten in en 3-assig orthogonaal coördinaatsysteem.
- Subklasse van
- Geometrie
- Eigenschappen
- Voor dit datatype zijn geen eigenschappen gedefinieerd.
PuntWaardepaar
- Beschrijving
- Waarde van een punt.
- Subklasse van
- GeometrieWaardepaar
- Eigenschappen
- Voor dit datatype zijn de volgende eigenschappen gedefinieerd: geometrie.
Recordtype
- Beschrijving
- TODO
- Eigenschappen
- Voor dit datatype zijn geen eigenschappen gedefinieerd.
JSON-LD context
(niet normatief)Een herbruikbare JSON-LD context definitie voor dit applicatieprofiel is terug te vinden op: /doc/applicatieprofiel/ruimtelijke-bereiken/ontwerpstandaard/2024-04-15/context/ap-ruimtelijke-bereiken.jsonld
SHACL template
(niet normatief)Een herbruikbare SHACL template definitie voor dit applicatieprofiel is terug te vinden op: /doc/applicatieprofiel/ruimtelijke-bereiken/ontwerpstandaard/2024-04-15/shacl/ap-ruimtelijke-bereiken-SHACL.ttl
